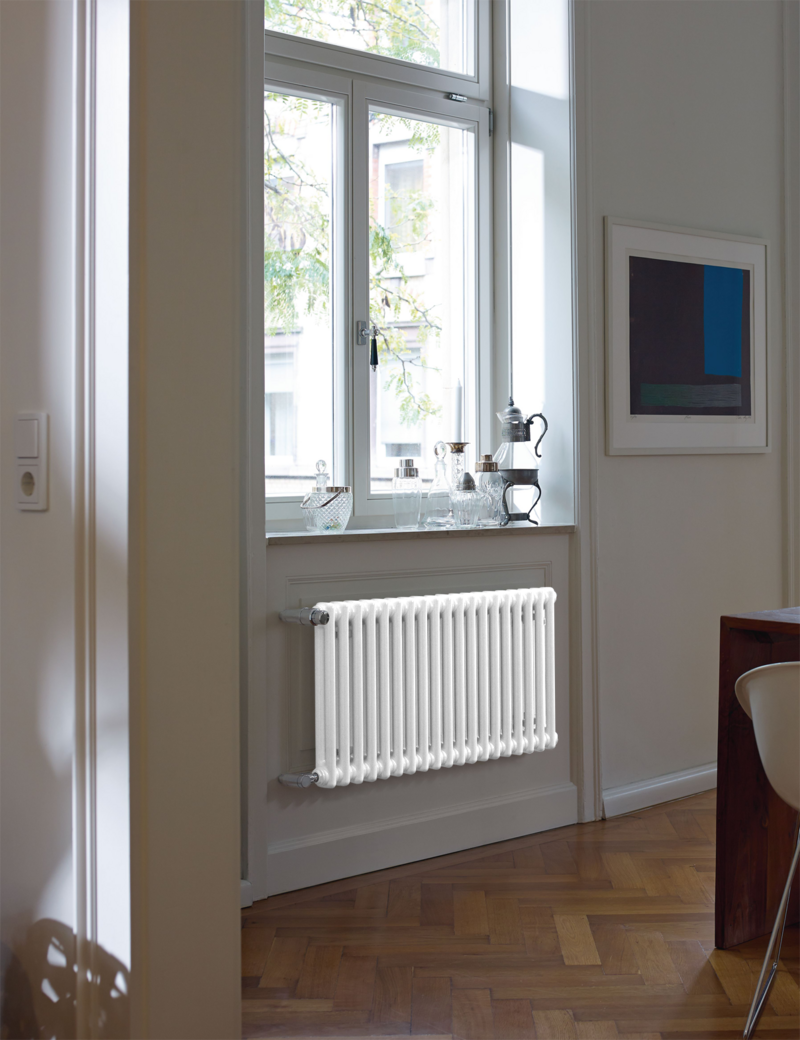

Name: Zehnder Charleston Retrofit - Funcionamiento con agua caliente
Brand: Zehnder
Rating: 5 (1 reviews)

El original entre los radiadores multicolumna especial para la reforma. La forma constructiva modular aporta al Zehnder Charleston Retrofit su aspecto y elegancia atemporales. Este radiador multicolumna proporciona un agradable calor por radiación y transforma la zona de estar en un oasis de bienestar. Especialmente en caso de reforma, Zehnder Charleston Retrofit ofrece modelos para un montaje sencillo: hay disponibles modelos de sustitución para las conexiones existentes. Disponible en casi todos los colores y superficies de la carta de colores de Zehnder.

Ventajas

Instalación flexible en caso de reforma, ya que hay disponibles modelos de sustitución para la conexión ya existente, por lo que no es necesario realizar una adaptación de la tubería
Uso versátil gracias a la amplia diversidad de modelos, sujeciones y conexiones, también para conexiones de antiguos radiadores tradicionales, radiadores de aluminio y radiadores de hierro fundido
El sistema de fijación Zehnder EasyFix permite un montaje sencillo y de extracción segura
Diseño clásico y elegante que se integra en cualquier ambiente
El plumero de lana de Zehnder permite una limpieza sencilla
Un porcentaje de radiación elevado ofrece confort
Apto para el funcionamiento con bomba de calor o sistema de baja temperatura
Posibilidades de uso versátiles gracias a las ejecuciones especiales, por ejemplo, curva o en ángulo
Gracias a la superficie lisa y a la facilidad de limpieza también es ideal para personas alérgicas
Adaptación a las diferentes circunstancias arquitectónicas gracias a su forma constructiva modular
Alta potencia térmica también para construcciones antiguas con elevada carga térmica
La tecnología de soldadura a láser que no deja residuos, LaZer made, garantiza la máxima calidad, un diseño elegante y un modo de funcionamiento fiable de la instalación de calefacción

Colour System

Zehnder Charleston Retrofit - Funcionamiento con agua caliente

Traffic White (9016* / RAL 9016)

Estándar

Traffic White (9016* / RAL 9016)

Colores cálidos Tendencias

Pastel Green (6219 / RAL 6019)

Reseda Green (6211 / RAL 6011)

Olive Green (6203 / RAL 6003)

Terracotta Faded (0299)

Terracotta (0292)

Ruby Red (3003* / RAL 3003)

Colores fríos Núcleo

White Matt (0556)

Light Beige (0253)

Light Grey (0262)

White Aluminium (9006*)

Light Jeans (0264)

Titane (0335*)

Inox Look (0332*)

Telegrey 2 (7246 / RAL 7046)

Blue Grey (7231 / RAL 7031)

Anthracite Grey (7016* / RAL 7016)

Black Quartz (0550*)

Black Matt (0557)

Traffic Black (9217 / RAL 9017)

Jet Black (9005* / RAL 9005)

Colores fríos Tendencias

Pastel Blue (5224 / RAL 5024)

Pigeon Blue (5214 / RAL 5014)

Gentian Blue (5210 / RAL 5010)

Sapphire Blue (5203 / RAL 5003)

Blue Night (0289)

Traffic White (9016* / RAL 9016)

Pastel Green (6219 / RAL 6019)

Reseda Green (6211 / RAL 6011)

Olive Green (6203 / RAL 6003)

Terracotta Faded (0299)

Terracotta (0292)

Ruby Red (3003* / RAL 3003)

White Matt (0556)

Light Beige (0253)

Light Grey (0262)

White Aluminium (9006*)

Light Jeans (0264)

Titane (0335*)

Inox Look (0332*)

Telegrey 2 (7246 / RAL 7046)

Blue Grey (7231 / RAL 7031)

Anthracite Grey (7016* / RAL 7016)

Black Quartz (0550*)

Black Matt (0557)

Traffic Black (9217 / RAL 9017)

Jet Black (9005* / RAL 9005)

Pastel Blue (5224 / RAL 5024)

Pigeon Blue (5214 / RAL 5014)

Gentian Blue (5210 / RAL 5010)

Sapphire Blue (5203 / RAL 5003)

Blue Night (0289)

* Estos colores/superficies tienen un acabado brillante, el resto tiene un acabado mate.

A pesar del cuidado máximo puesto durante el proceso de lacado de nuestros radiadores, es posible que existan ligeras desviaciones en el color según la serie de fabricación y las superficies de aplicación del color (cerámica, papel, metal...), así como de la visualización en pantalla.

Bajo pedido, Zehnder puede fabricar radiadores según los requisitos de color individuales del cliente, fuera de nuestra carta de color (incl. según las designaciones comunes RAL o NCS).

Datos técnicos

Conexión en calefacción central de agua caliente

Modelo de 2 columnas
Datos técnicos por elemento
Modelo	H	L	T	N	Potencia calorífica
	H	L	T	N	75/65/20 °C	70/55/20 °C	55/45/20 °C
	mm	mm	mm	mm	Vatio	Vatio	Vatio
2059	408	46	62	350	32.4	26.4	17.2
2063	458	46	62	400	36	29.4	19.1
2068	558	46	62	500	43	35	22.7
2071	588	46	62	530	45	36.7	23.7
2076	628	46	62	570	47.7	38.9	25.1
2079	658	46	62	600	49.7	40.5	26.2
2086	677	46	62	619	50.9	41.5	26.8
2088	708	46	62	650	52.3	42.6	27.6
2093	758	46	62	700	56	45.7	29.5
2166	788	46	62	730	57.8	47.1	30.5
2186	858	46	62	800	62	50.6	32.7
2206	877	46	62	819	63.1	51.5	33.3
2093	928	46	62	870	66	53.8	34.8
2096	958	46	62	900	67.6	55.1	35.7
2166	1658	46	62	1600	115	93.2	59.5
2186	1858	46	62	1600	129	104	66
2206	2058	46	62	2000	142	115	72.7
H = altura, N = distancia entre ejes, L = longitud, T = profundidad 75/65/20 = Rendimiento térmico normalizado según EN 442

Modelo de 3 columnas
Datos técnicos por elemento
Modelo	H	L	T	N	Potencia calorífica
	H	L	T	N	75/65/20 °C	70/55/20 °C	55/45/20 °C
	mm	mm	mm	mm	Vatio	Vatio	Vatio
3059	366	46	100	300	38.6	31.5	20.3
3064	416	46	100	350	43.5	35.5	22.9
3069	566	46	100	500	57.8	47.1	30.3
3077	596	46	100	530	60.5	49.3	31.7
3079	636	46	100	570	64.2	52.3	33.7
3087	666	46	100	600	66.9	54.5	35.1
3089	685	46	100	619	68.6	55.9	36
3094	766	46	100	700	75.7	61.6	39.7
3167	786	46	100	720	77.4	63	40.6
3187	866	46	100	800	84.2	68.5	44
3207	885	46	100	819	85.8	69.8	44.8
3094	936	46	100	870	90	73.2	47
3097	966	46	100	900	92.4	75.1	48.3
3107	1066	46	100	1000	100	81.3	52.2
3167	1666	46	100	1600	154	125	78.8
3187	1866	46	100	1600	171	138	86.6
3207	2066	46	100	2000	188	152	95.3
H = altura, N = distancia entre ejes, L = longitud, T = profundidad 75/65/20 = Rendimiento térmico normalizado según EN 442

Modelo de 4 columnas
Datos técnicos por elemento
Modelo	H	L	T	N	Potencia calorífica
	H	L	T	N	75/65/20 °C	70/55/20 °C	55/45/20 °C
	mm	mm	mm	mm	Vatio	Vatio	Vatio
4059	366	46	136	300	50.6	41.2	26.5
4064	416	46	136	350	57	46.4	29.9
4069	566	46	136	500	75.7	61.5	39.5
4077	596	46	136	530	79.3	64.5	41.4
4079	636	46	136	570	84.1	68.4	43.9
4087	666	46	136	600	87.6	71.2	45.7
4089	685	46	136	619	89.9	73.1	46.9
4094	766	46	136	700	99.2	80.7	51.8
4167	786	46	136	720	103	83.7	53.8
4187	866	46	136	800	111	90.1	57.7
4207	885	46	136	819	112	90.9	58.2
4094	936	46	136	870	118	95.8	61.3
4097	966	46	136	900	121	98.2	62.9
4107	1066	46	136	1000	132	107	68.3
4167	1666	46	136	1600	198	160	101
4187	1866	46	136	1600	220	177	112
4207	2066	46	136	2000	242	195	123
H = altura, N = distancia entre ejes, L = longitud, T = profundidad 75/65/20 = Rendimiento térmico normalizado según EN 442

Modelo de 5 columnas
Datos técnicos por elemento
Modelo	H	L	T	N	Potencia calorífica
	H	L	T	N	75/65/20 °C	70/55/20 °C	55/45/20 °C
	mm	mm	mm	mm	Vatio	Vatio	Vatio
5069	366	46	173	300	62.5	50.9	32.8
5077	566	46	173	500	93.5	76	48.8
5087	666	46	173	600	108	87.7	56.1
5089	685	46	173	619	111	90.1	57.7
5077	766	46	173	700	123	99.7	63.6
5087	866	46	173	800	136	110	70
5089	885	46	173	819	139	113	71.5
5097	966	46	173	900	150	121	77.2
5107	1066	46	173	1000	162	131	83.3
H = altura, N = distancia entre ejes, L = longitud, T = profundidad 75/65/20 = Rendimiento térmico normalizado según EN 442

Modelo de 6 columnas
Datos técnicos por elemento
Modelo	H	L	T	N	Potencia calorífica
	H	L	T	N	75/65/20 °C	70/55/20 °C	55/45/20 °C
	mm	mm	mm	mm	Vatio	Vatio	Vatio
6069	266	46	210	200	54.7	44.5	28.5
6077	366	46	210	300	74	60.3	38.8
6087	416	46	210	350	83.5	67.9	43.6
6089	566	46	210	500	111	90.1	57.7
6067	666	46	210	600	128	104	65.8
6069	685	46	210	619	132	107	67.9
6077	766	46	210	700	147	119	75.6
6087	866	46	210	800	162	131	82.9
6089	885	46	210	819	165	133	84.5
6097	966	46	210	900	177	143	90.6
6107	1066	46	210	1000	193	156	98.3
H = altura, N = distancia entre ejes, L = longitud, T = profundidad 75/65/20 = Rendimiento térmico normalizado según EN 442
